真空泵的核心原理是通过特定结构或机制，将被抽容器（或系统）内的气体分子排出，使容器内压力低于外界大气压（即形成 “真空”）。不同类型的真空泵基于不同的物理或机械原理实现抽气，以下按核心分类详解常见机型的工作原理：

一、容积式真空泵（中低真空主流，靠改变泵腔容积抽气）

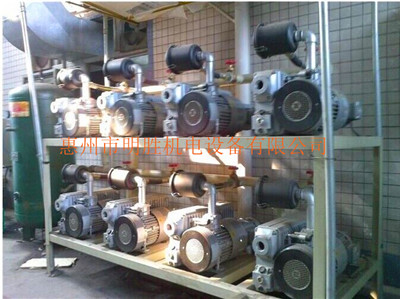

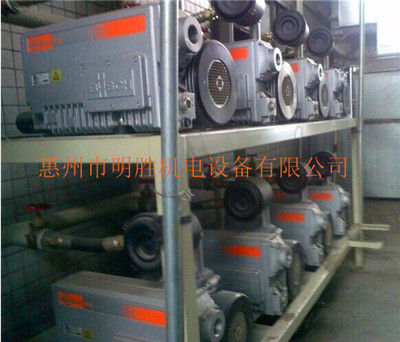

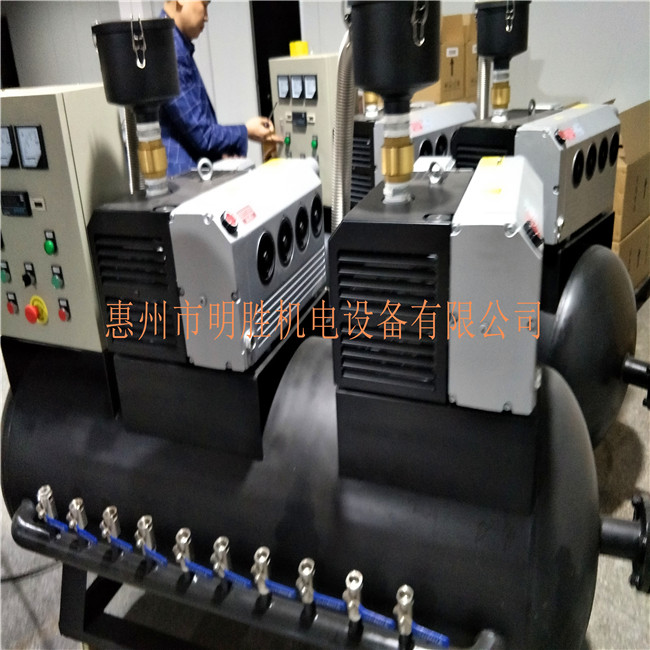

1. 旋片式真空泵（油润滑，最常用）

结构：由圆柱形泵腔、偏心安装的转子、转子槽内的 2-4 个可滑动旋片（弹簧或离心力压紧）、以及泵腔内的润滑油组成。
原理：

转子旋转时，旋片在离心力作用下紧贴泵腔内壁，将泵腔分隔成吸气区和排气区两个可变容积空间。
当转子转动，吸气区容积逐渐增大（压力降低），被抽容器内的气体通过进气口进入吸气区；
继续旋转，吸气区与进气口隔绝，容积逐渐缩小（气体被压缩），当压力高于外界大气压时，排气阀（靠压力顶开）打开，气体通过排气口排出；
润滑油的作用：密封旋片与泵腔的间隙、润滑部件、冷却泵体。

2. 罗茨真空泵（无内压缩，需配合前级泵）

结构：泵腔内有两个 8 字形（或渐开线）转子，转子间、转子与泵腔间留有微小间隙（无接触，靠同步齿轮驱动反向旋转）。
原理：

两个转子如同 “齿轮啮合” 般反向旋转，当转子转动时，气体从进气口进入转子与泵腔形成的 “封闭腔” 内；
随着转子继续旋转，封闭腔随转子移动，将气体从进气端推送至排气端（过程中气体无压缩，仅靠容积转移）；
因自身无法排气（无排气阀），需配合前级泵（如旋片泵）抽走排气端的气体，形成连续抽气。

3. 干式螺杆真空泵（无油，洁净环境适用）

结构：泵腔内有两根相互啮合的螺杆（通常为双螺杆，螺旋方向相反），螺杆与泵腔、螺杆之间留有微小间隙。
原理：

螺杆由电机驱动反向旋转，气体从进气口进入螺杆啮合形成的 “螺旋腔”；
随着螺杆转动，螺旋腔沿轴向向排气端移动，容积逐渐缩小（气体被压缩）；
当压缩至排气口时，气体因压力差排出泵外。
无油设计靠间隙密封（通常 < 0.1mm），适合抽除水汽、粉尘或腐蚀性气体。

4. 水环式真空泵（液环密封，抗污染）

结构：圆柱形泵腔、偏心安装的叶轮（叶片呈放射状），泵腔内充有一定量的水（或工作液）。
原理：

叶轮旋转时，工作液在离心力作用下形成紧贴泵腔内壁的 “水环”（液环与叶轮间形成多个封闭小腔）；
因叶轮偏心，小腔容积随叶轮转动变化：靠近进气口时容积增大（吸气），靠近排气口时容积缩小（压缩气体）；
被压缩的气体压力高于外界时，从排气口排出，水环循环使用（需补充因排气带走的少量工作液）。

二、动量传输式真空泵（高真空领域，靠分子动能传递抽气）

1. 涡轮分子泵（超高真空，洁净无油）

结构：由多层交替排列的 “动叶轮”（高速旋转）和 “静叶轮”（固定）组成，叶轮边缘有倾斜叶片（类似风扇叶片）。
原理：

动叶轮由电机驱动高速旋转（转速可达 1-6 万转 / 分钟），叶片撞击被抽气体分子，将动能传递给气体分子；
气体分子在叶片推动下，沿叶片倾斜方向（从进气端向排气端）运动，通过多层叶轮逐级 “推送” 至排气口；
因仅对气体分子有效（对蒸汽效果差），需配合前级泵（如旋片泵）使用，可获得 10⁻⁸Pa 的超高真空。

2. 扩散泵（油扩散，低成本高真空）

结构：底部有加热套（加热扩散泵油）、中部有多层 “导流帽”（伞形结构）、顶部为进气口，底部侧面为排气口（接前级泵）。
原理：

加热套使泵油汽化（高温油蒸汽），蒸汽沿导流帽间隙高速向上喷射（速度达 200-300m/s）；
被抽气体分子与高速油蒸汽碰撞，动量传递后随油蒸汽向下运动（无法逆流回进气口）；
油蒸汽在泵壁冷却凝结成液体（回流至底部循环），被带动的气体分子聚集到底部，由前级泵抽走。

三、其他类型真空泵原理

往复式真空泵：类似活塞式打气筒反向工作，靠活塞往复运动改变泵腔容积，吸气时活塞外移（腔内容积增大），排气时活塞内移（压缩排气），适合粗真空（压力 > 1kPa）。
喷射泵：利用高压工作流体（如蒸汽、水）高速喷射形成的负压抽气，原理类似文丘里管，结构简单但效率较低，常用于粗真空或辅助抽气。

核心原理总结

容积式：通过机械结构周期性改变泵腔容积，实现 “吸气 - 压缩 - 排气” 循环（中低真空，如旋片、罗茨、螺杆）；
动量传输式：利用高速运动的部件（叶轮）或分子（油蒸汽）传递动能，推动气体分子定向移动（高真空，如涡轮分子泵、扩散泵）；
所有真空泵均需通过 “排除被抽空间内的气体分子” 降低压力，差异仅在于实现这一过程的机械或物理方式。

理解原理可帮助选型：例如洁净环境选干式螺杆 / 涡轮分子泵，抗污染选水环泵，高真空需求选涡轮分子泵或扩散泵。

文章tag

文章 tag

真空泵原理、真空泵工作原理、容积式真空泵原理、动量传输式真空泵原理、旋片式真空泵原理、罗茨真空泵工作原理、干式螺杆真空泵原理、水环式真空泵原理、涡轮分子泵原理、扩散泵工作原理、真空形成原理、真空泵抽气原理、往复式真空泵原理

真空泵结构

真空泵的结构与其类型和工作原理紧密相关，不同机型的核心部件和布局差异显著，但均围绕 “抽气 - 排气” 功能设计。以下按主流类型拆解真空泵的核心结构及部件作用，帮助理解其运行机制：

一、容积式真空泵（靠容积变化抽气，结构以机械部件为核心）

1. 旋片式真空泵（油润滑，最典型）

核心结构：由泵体组件、传动系统、润滑系统三部分组成。

泵体组件（抽气核心）：

圆柱形泵腔（铸铁或球墨铸铁材质，内壁精密加工）；
偏心安装的转子（与泵腔同心度误差 < 0.01mm，绕自身轴线旋转）；
转子槽内的旋片（2-4 片，通常为弹簧加载或离心式，材质为耐磨铸铁 / 青铜，边缘与泵腔内壁紧密贴合）；
进气口（带滤网，防止异物进入）和排气口（内置排气阀，由弹簧和阀片组成，仅允许气体单向排出）。

传动系统：

电机通过联轴器 / 皮带轮连接转子轴（传递动力）；
轴承（支撑转子，通常为深沟球轴承，承受径向力）。

润滑系统：

油箱（存储真空泵油，位于泵体下方）；
油雾分离器（安装在排气口，过滤排气中的油雾，减少油烟排放）；
油路通道（靠转子旋转带动润滑油，润滑轴承、密封旋片与泵腔间隙）。

2. 罗茨真空泵（无内压缩，需前级泵配合）

核心结构：以 “转子 - 泵腔 - 同步传动” 为核心，无摩擦部件。

泵体与转子：

方形或圆柱形泵腔（材质为铸铁 / 不锈钢，内壁光滑，与转子间隙通常为 0.1-0.3mm）；
一对 8 字形（或渐开线）转子（材质为球墨铸铁 / 合金铸铁，表面经硬化处理，无接触反向旋转）。

同步传动系统（关键）：

泵端盖外侧安装同步齿轮（高精度斜齿轮，传动比 1:1，确保转子无碰撞）；
齿轮箱（填充齿轮油，润滑齿轮和轴承）；
电机通过联轴器直接驱动主动轴，从动轴由同步齿轮带动。

辅助部件：

进气口（带粗滤器）和排气口（无阀门，直接通向前级泵）；
冷却系统（大排量机型带水冷夹套，降低泵体温度）。

3. 干式螺杆真空泵（无油，洁净抽气）

核心结构：以 “双螺杆啮合” 为核心，结构更精密。

泵腔与螺杆：

卧式泵腔（不锈钢材质，抗腐蚀）；
两根相互啮合的螺杆（通常为变螺距设计，材质为耐磨合金或表面喷涂陶瓷，螺杆间隙 < 0.1mm）；
螺杆轴向有进气段（螺距大，容腔大）、压缩段（螺距逐渐减小，容腔缩小）、排气段（螺距最小）。

传动与密封：

电机通过减速箱连接主动螺杆（转速通常为 1500-3000r/min）；
机械密封（轴端采用双端面机械密封，防止气体泄漏，适配无油环境）；
轴承（高速轴承，通常为角接触球轴承，承受轴向和径向力）。

辅助系统：

进气过滤器（高效滤芯，过滤粉尘）；
冷却系统（风冷或水冷，控制泵体温度 < 100℃）。

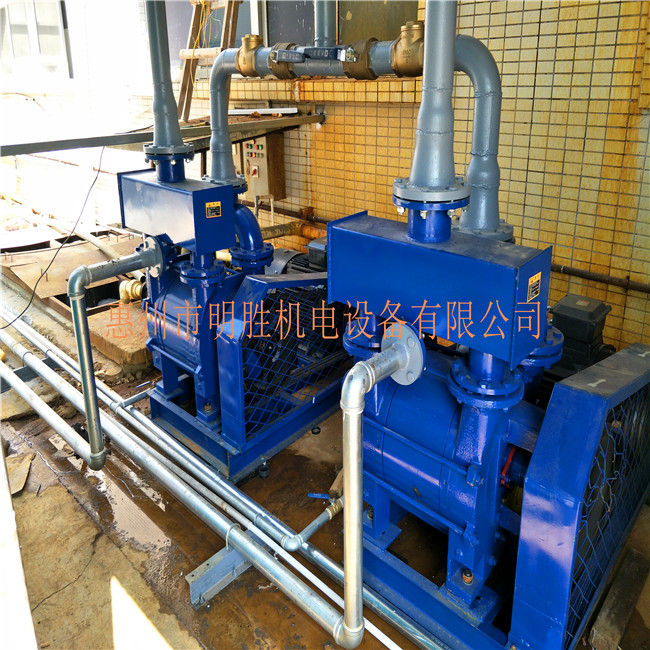

4. 水环式真空泵（液环密封，抗污染）

核心结构：以 “叶轮 - 水环 - 泵腔” 为核心，结构简单。

泵体与叶轮：

圆形泵腔（铸铁材质，一侧有进气口，另一侧有排气口）；
偏心安装的叶轮（放射状叶片，通常 12-20 片，材质为铸铁 / 不锈钢，与泵腔偏心距 5-15mm）；
叶轮轴（贯穿叶轮中心，由轴承支撑）。

工作液系统：

水箱（存储循环水，位于泵体下方）；
进水口（补充工作液，维持水环厚度）和排水口（排出多余水或污水）。

传动部件：

电机通过皮带轮或联轴器驱动叶轮轴（转速通常为 1450r/min）；
轴承座（安装在泵体两侧，支撑叶轮轴）。

二、动量传输式真空泵（高真空，结构以高速部件 / 流体通道为核心）

1. 涡轮分子泵（超高真空，无油洁净）

核心结构：多层叶轮组件 + 精密传动，类似 “超级涡轮”。

叶轮组件（抽气核心）：

动叶轮（10-30 级，铝合金或钛合金材质，叶片呈 45° 倾斜，随主轴高速旋转）；
静叶轮（固定在泵壳内，与动叶轮交替排列，叶片倾斜方向相反）；
泵壳（不锈钢材质，内壁有冷却水道，控制温度）。

高速传动系统：

磁悬浮轴承或精密滚珠轴承（支撑主轴，磁悬浮轴承转速可达 6 万 r/min，无摩擦）；
变频电机（驱动主轴，通过变频器调节转速）。

接口部件：

进气口（大口径法兰，连接真空系统）；
排气口（小口径，接前级泵，压力通常 < 1Pa）。

2. 油扩散泵（高真空，低成本）

核心结构：以 “油蒸汽通道 + 冷凝系统” 为核心，无运动部件。

泵体组件：

泵壳（圆柱形，材质为玻璃或金属，内壁光滑）；
底部蒸发器（存储扩散泵油，由加热套加热）；
多层导流帽（伞形结构，3-5 级，引导油蒸汽喷射方向）。

冷凝与排气系统：

水冷套（环绕泵壳上部，冷却油蒸汽使其凝结回流）；
排气口（位于泵壳底部侧面，连接前级泵）。

三、结构共性与差异总结

类型	核心结构特点	关键部件共性	特有部件
容积式	有封闭容腔，靠机械运动改变容积	泵体、转子 / 叶轮、传动轴承	旋片（旋片泵）、同步齿轮（罗茨泵）
动量传输式	无封闭容腔，靠高速部件 / 流体传递动量	进气 / 排气口、轴承	多层叶轮（涡轮分子泵）、导流帽（扩散泵
