真空泵的核心原理是通过特定结构或机制，将被抽容器（或系统）内的气体分子排出，使容器内压力低于外界大气压（即形成 “真空”）。不同类型的真空泵基于不同的物理或机械原理实现抽气，以下按核心分类详解常见机型的工作原理：

一、容积式真空泵（中低真空主流，靠改变泵腔容积抽气）

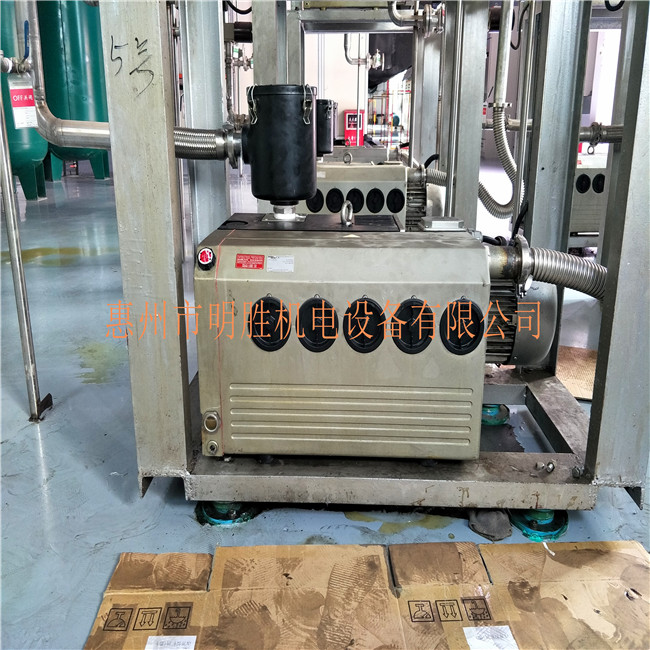

1. 旋片式真空泵（油润滑，最常用）

• 结构：由圆柱形泵腔、偏心安装的转子、转子槽内的 2-4 个可滑动旋片（弹簧或离心力压紧）、以及泵腔内的润滑油组成。

• 原理：

• 转子旋转时，旋片在离心力作用下紧贴泵腔内壁，将泵腔分隔成吸气区和排气区两个可变容积空间。

• 当转子转动，吸气区容积逐渐增大（压力降低），被抽容器内的气体通过进气口进入吸气区；

• 继续旋转，吸气区与进气口隔绝，容积逐渐缩小（气体被压缩），当压力高于外界大气压时，排气阀（靠压力顶开）打开，气体通过排气口排出；

• 润滑油的作用：密封旋片与泵腔的间隙、润滑部件、冷却泵体。

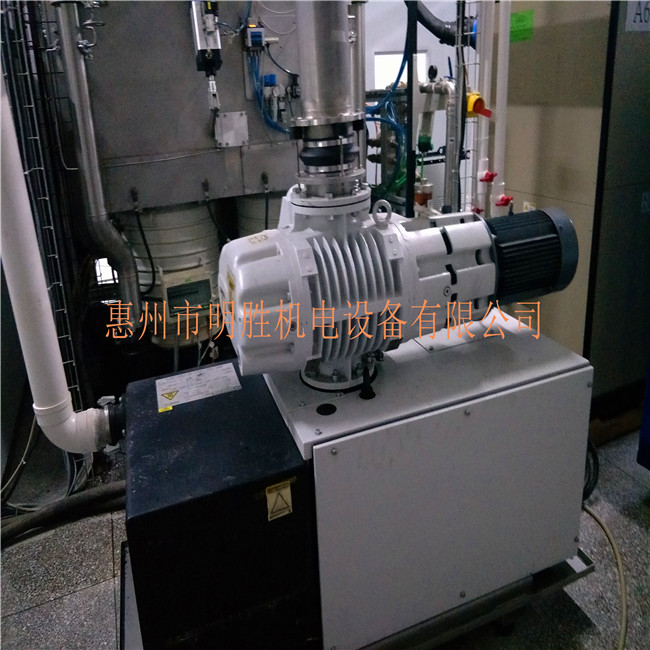

2. 罗茨真空泵（无内压缩，需配合前级泵）

• 结构：泵腔内有两个 8 字形（或渐开线）转子，转子间、转子与泵腔间留有微小间隙（无接触，靠同步齿轮驱动反向旋转）。

• 原理：

• 两个转子如同 “齿轮啮合” 般反向旋转，当转子转动时，气体从进气口进入转子与泵腔形成的 “封闭腔” 内；

• 随着转子继续旋转，封闭腔随转子移动，将气体从进气端推送至排气端（过程中气体无压缩，仅靠容积转移）；

• 因自身无法排气（无排气阀），需配合前级泵（如旋片泵）抽走排气端的气体，形成连续抽气。

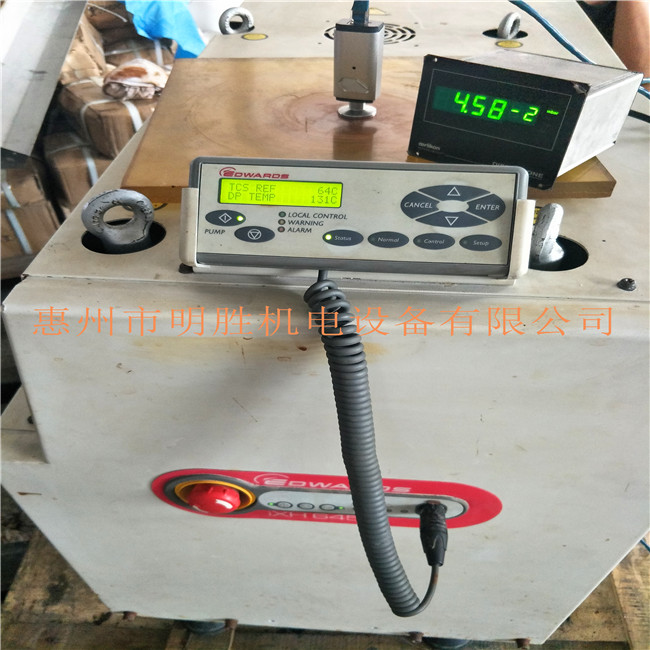

3. 干式螺杆真空泵（无油，洁净环境适用）

• 结构：泵腔内有两根相互啮合的螺杆（通常为双螺杆，螺旋方向相反），螺杆与泵腔、螺杆之间留有微小间隙。

• 原理：

• 螺杆由电机驱动反向旋转，气体从进气口进入螺杆啮合形成的 “螺旋腔”；

• 随着螺杆转动，螺旋腔沿轴向向排气端移动，容积逐渐缩小（气体被压缩）；

• 当压缩至排气口时，气体因压力差排出泵外。

• 无油设计靠间隙密封（通常 < 0.1mm），适合抽除水汽、粉尘或腐蚀性气体。

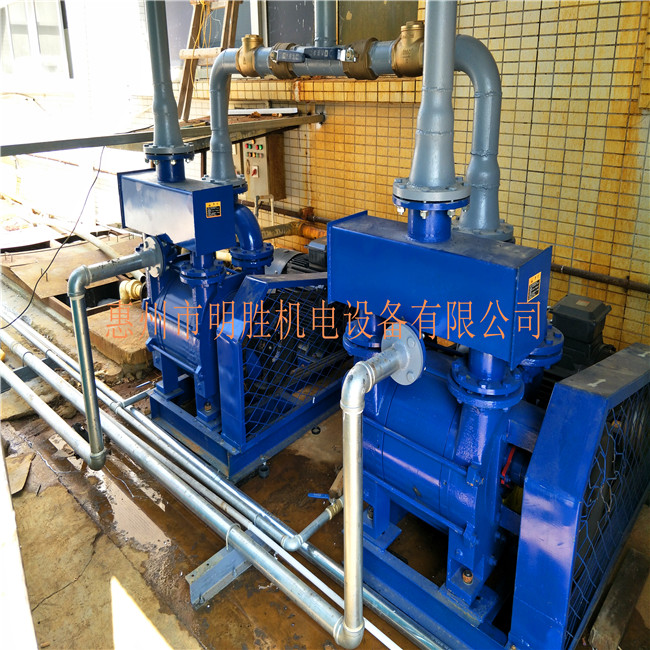

4. 水环式真空泵（液环密封，抗污染）

• 结构：圆柱形泵腔、偏心安装的叶轮（叶片呈放射状），泵腔内充有一定量的水（或工作液）。

• 原理：

• 叶轮旋转时，工作液在离心力作用下形成紧贴泵腔内壁的 “水环”（液环与叶轮间形成多个封闭小腔）；

• 因叶轮偏心，小腔容积随叶轮转动变化：靠近进气口时容积增大（吸气），靠近排气口时容积缩小（压缩气体）；

• 被压缩的气体压力高于外界时，从排气口排出，水环循环使用（需补充因排气带走的少量工作液）。

二、动量传输式真空泵（高真空领域，靠分子动能传递抽气）

1. 涡轮分子泵（超高真空，洁净无油）

• 结构：由多层交替排列的 “动叶轮”（高速旋转）和 “静叶轮”（固定）组成，叶轮边缘有倾斜叶片（类似风扇叶片）。

• 原理：

• 动叶轮由电机驱动高速旋转（转速可达 1-6 万转 / 分钟），叶片撞击被抽气体分子，将动能传递给气体分子；

• 气体分子在叶片推动下，沿叶片倾斜方向（从进气端向排气端）运动，通过多层叶轮逐级 “推送” 至排气口；

• 因仅对气体分子有效（对蒸汽效果差），需配合前级泵（如旋片泵）使用，可获得 10⁻⁸Pa 的超高真空。

2. 扩散泵（油扩散，低成本高真空）

• 结构：底部有加热套（加热扩散泵油）、中部有多层 “导流帽”（伞形结构）、顶部为进气口，底部侧面为排气口（接前级泵）。

• 原理：

• 加热套使泵油汽化（高温油蒸汽），蒸汽沿导流帽间隙高速向上喷射（速度达 200-300m/s）；

• 被抽气体分子与高速油蒸汽碰撞，动量传递后随油蒸汽向下运动（无法逆流回进气口）；

• 油蒸汽在泵壁冷却凝结成液体（回流至底部循环），被带动的气体分子聚集到底部，由前级泵抽走。

三、其他类型真空泵原理

• 往复式真空泵：类似活塞式打气筒反向工作，靠活塞往复运动改变泵腔容积，吸气时活塞外移（腔内容积增大），排气时活塞内移（压缩排气），适合粗真空（压力 > 1kPa）。

• 喷射泵：利用高压工作流体（如蒸汽、水）高速喷射形成的负压抽气，原理类似文丘里管，结构简单但效率较低，常用于粗真空或辅助抽气。

核心原理总结

• 容积式：通过机械结构周期性改变泵腔容积，实现 “吸气 - 压缩 - 排气” 循环（中低真空，如旋片、罗茨、螺杆）；

• 动量传输式：利用高速运动的部件（叶轮）或分子（油蒸汽）传递动能，推动气体分子定向移动（高真空，如涡轮分子泵、扩散泵）；

• 所有真空泵均需通过 “排除被抽空间内的气体分子” 降低压力，差异仅在于实现这一过程的机械或物理方式。

理解原理可帮助选型：例如洁净环境选干式螺杆 / 涡轮分子泵，抗污染选水环泵，高真空需求选涡轮分子泵或扩散泵。
