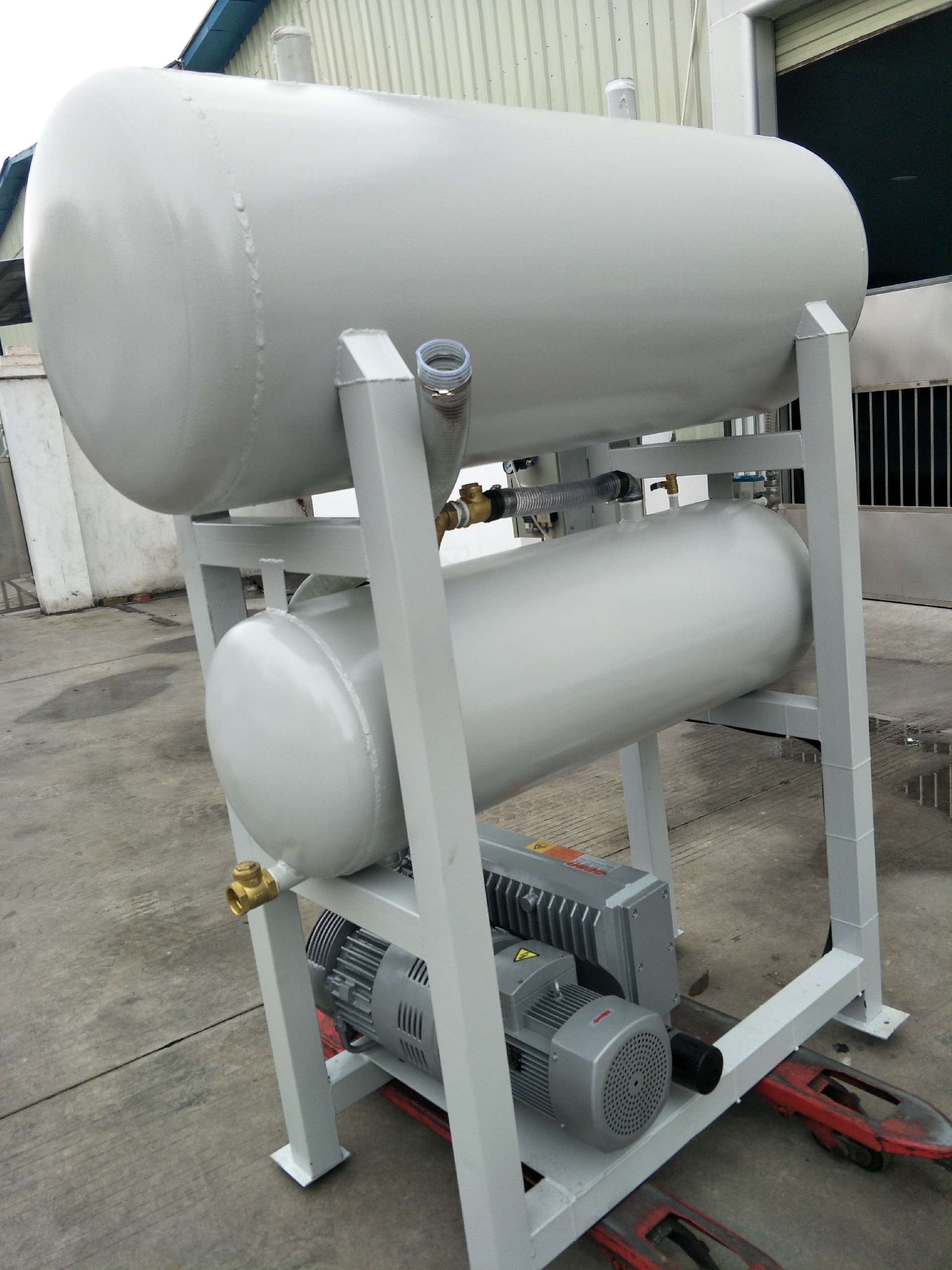

产品简介：

真空系统设计是一项系统性工程，核心是依据工艺真空度、抽气时间、气体负荷等需求，合理选配真空泵组、设计真空腔室与管路，确保系统稳定达到目标真空、泄漏率可控、经济可靠。以下从设计流程、核心计算、关键部件、规范要点展开详细说明。

一、设计前期：需求分析与参数确定

1. 明确核心工艺参数

• 真空度范围（GB/T 3163-2014）

• 低真空：1×10⁵ ~ 1×10² Pa（包装、干燥、吸附）

• 中真空：1×10² ~ 1×10⁻¹ Pa（真空热处理、蒸馏）

• 高真空：1×10⁻¹ ~ 1×10⁻⁵ Pa（镀膜、电子束焊接）

• 超高真空：< 1×10⁻⁵ Pa（半导体、表面科学、航天）

• 关键指标：极限真空度、工作真空度、抽气时间（从大气压抽到工作压力的时长）、总气体负荷（漏气、放气、工艺产气、可凝性气体）。

• 气体性质：是否含腐蚀性、易燃性、可凝性蒸气（如水汽、溶剂），决定材料与泵型选择。

• 特殊要求：无油污染、噪声、防爆、自动化控制。

2. 真空腔室设计

• 材料选择

• 低 / 中真空：碳钢、普通不锈钢（304）

• 高 / 超高真空：316L 不锈钢、铝合金（低放气率、高强度）

• 密封件：丁腈橡胶（NBR）、氟橡胶（FKM）、全氟醚（FFKM，耐强腐蚀）、金属铜圈（超高真空）

• 结构与强度

• 优先圆柱形 / 球形（抗压强），矩形需加强筋

• 设计压力：外压 0.1 MPa（大气压）

• 避免死角、气袋，内表面电解抛光（降低放气）




二、核心计算（JB/T 6541-2014）

1. 总气体负荷 Q (Pa・m³/s)

Q = Q_leak + Q_des + Q_process + Q_condensable

• Q_leak：允许泄漏率（高真空通常 ≤ 1×10⁻⁶ Pa·m³/s）

• Q_des：材料放气（表面、内壁、工件）

• Q_process：工艺过程产气量

• Q_condensable：可凝性蒸气负荷

2. 有效抽速 S_eff (m³/s)

S_eff = Q / P_work

• P_work：工作压力（Pa）

• 泵抽速必须 > S_eff（留 1.3~2 倍余量）

3. 抽气时间 t (s)

• 粗抽（大气压 → 中真空）：t = 2.3 × V / S_p × log(P₀/P₁)

• 高真空抽气（考虑放气）：t = (V / S_eff) × ln(Q₀/Q_t)

• V：腔室容积（m³），S_p：前级泵抽速

4. 管路流导 C 与压力损失

• 管路流导：短、粗、直，减少弯头 / 阀门

• 串联流导：1/C_total = 1/C₁ + 1/C₂ + ...

• 有效抽速：S_eff = (S_p × C) / (S_p + C)

• 原则：C ≥ 2×S_p，确保泵能力不被管路限制

三、真空泵组选型（核心）

高真空必须多级泵组合：前级泵（粗抽）+ 主泵（高真空）

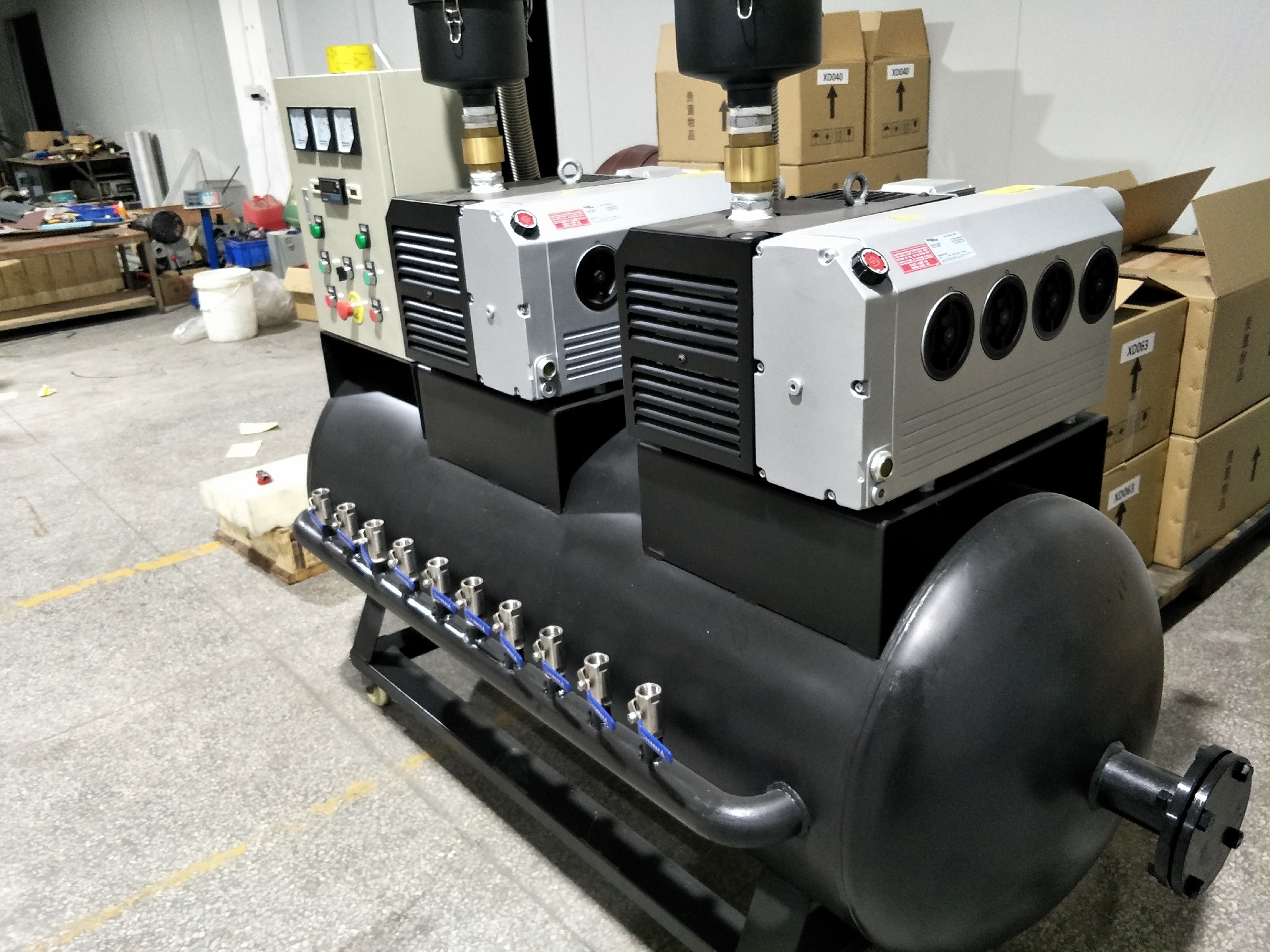

1. 常用泵型与适用范围

• 前级泵（粗抽）

• 旋片泵：低 - 中真空，1×10⁵ ~ 1×10⁻¹ Pa，经济、有油

• 干螺杆 / 爪式泵：无油、洁净，1×10⁵ ~ 1×10⁻² Pa，半导体首选

• 罗茨泵：中真空增压，需配前级泵，抽速大

• 主泵（高 / 超高真空）

• 油扩散泵：高真空 1×10⁻¹ ~ 1×10⁻⁵ Pa，价廉、量大、有油污染

• 涡轮分子泵：清洁高 / 超高真空 1×10⁻³ ~ 1×10⁻⁸ Pa，无油、响应快、成本高

• 离子泵 / 低温泵：超高真空维持 1×10⁻⁷ ~ 1×10⁻¹⁰ Pa

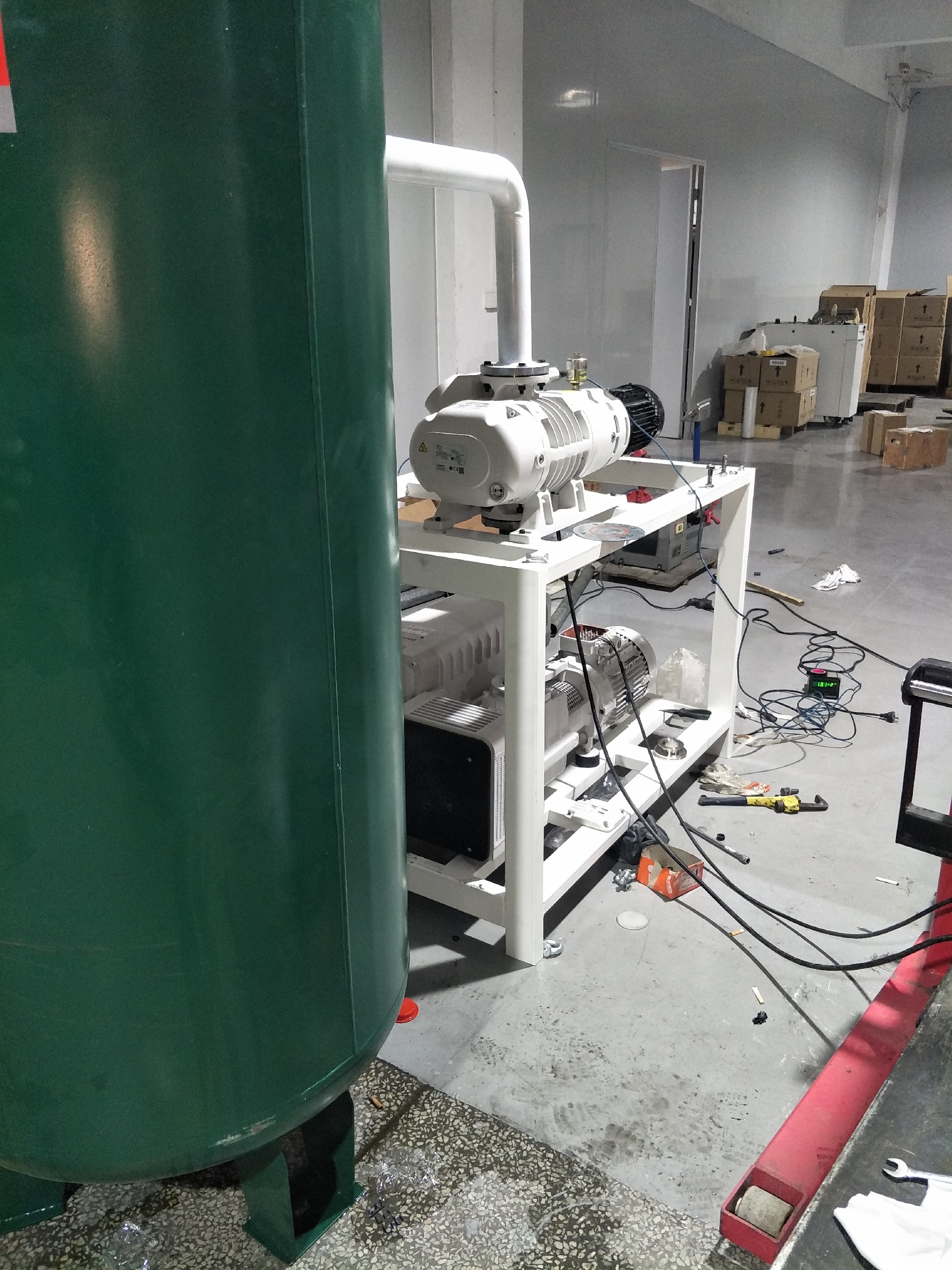

2. 典型组合方案

• 低 / 中真空：单螺杆泵 / 旋片泵

• 高真空：旋片泵 + 罗茨泵 + 扩散泵

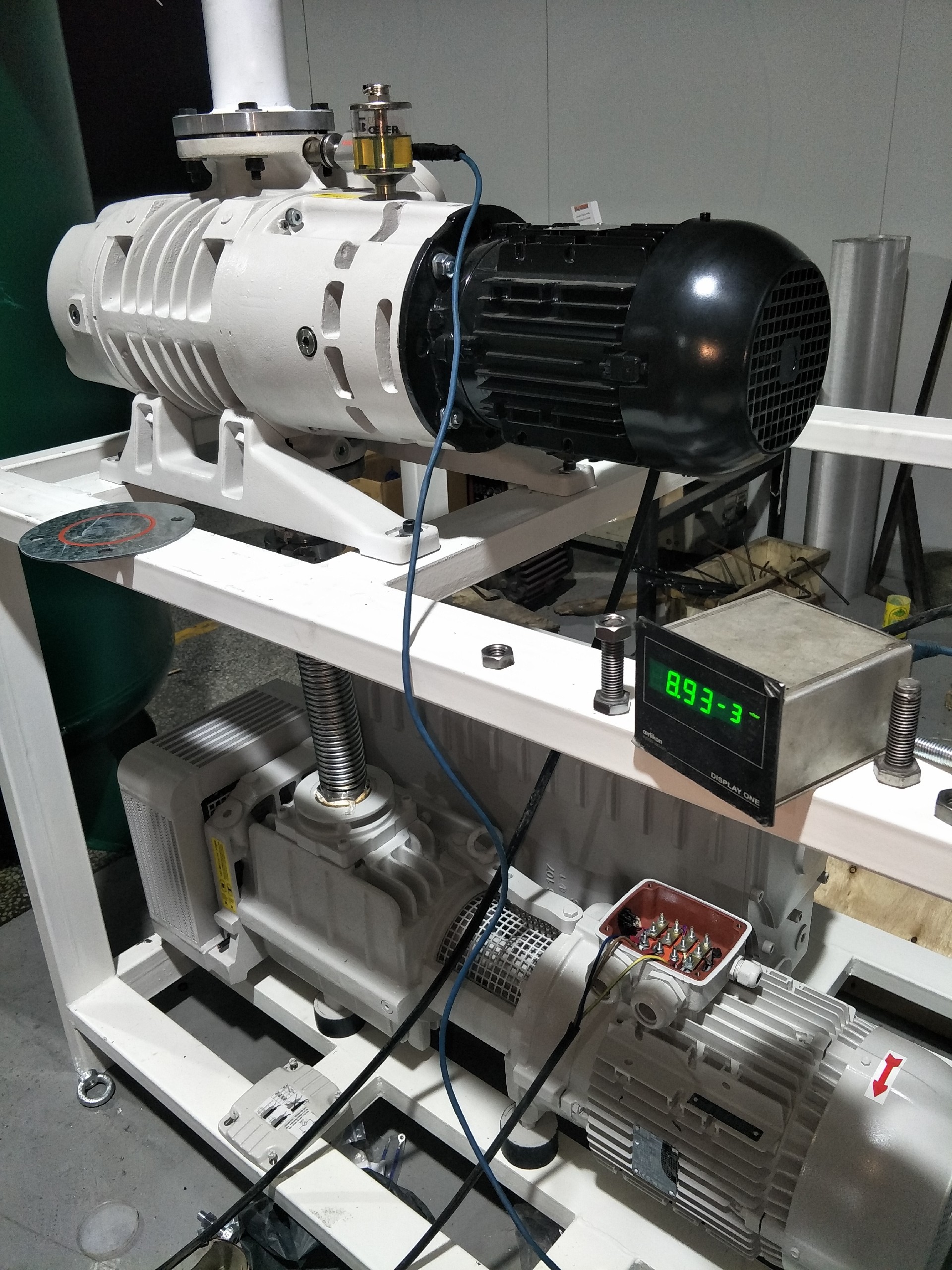

• 超高真空（洁净）：干泵 + 罗茨泵 + 涡轮分子泵

四、真空管路与辅件设计

1. 管路设计

• 材质：304/316L 不锈钢无缝管（高真空）

• 布局：最短路径、少弯头、坡度 ≥1%（排水）

• 管径：主管 ≥100mm，支管 ≥50mm；流速 ≥15m/s

• 连接：KF、ISO、CF 法兰（CF 用于超高真空）

2. 关键辅件

• 真空阀门：挡板阀、插板阀、角阀（密封可靠、流导大）

• 真空计：皮拉尼（低）、热阴极电离（高）、电容薄膜规（精准）

• 捕集器：冷阱（捕可凝蒸气）、油雾过滤器、分子筛阱

• 过滤器：保护泵，防粉尘 / 颗粒

五、控制、安全与检漏

1. 控制系统

• PLC 自动控制：启停、联锁、真空度监测、变频调速（节能）

• 保护：过压、过载、低真空保护、紧急破真空

2. 安全设计

• 防爆：易燃气体用防爆泵、惰性气体吹扫

• 防返油：高真空入口设止回阀、冷阱

• 泄压：安全膜片、手动 / 自动放气阀

3. 检漏（关键质量控制）

• 粗检：气泡法、压力降法

• 精检：氦质谱检漏（高 / 超高真空系统必备）

• 标准：系统总漏率 ≤ 1×10⁻⁸ ~ 1×10⁻⁶ Pa·m³/s（按等级）

六、设计规范与标准

• GB/T 3163-2014：真空技术 术语

• JB/T 6541-2014：真空系统设计导则

• GB/T 19948-2015：真空设备 通用技术条件

• HG/T 20706-2014：真空管道设计规范

七、设计总结（步骤）

1. 定参数：真空度、抽气时间、气体负荷、容积

2. 算抽速：S_eff = Q / P，选泵（留余量）

3. 选泵组：前级泵 + 主泵组合

4. 腔室 / 管路：材料、结构、流导校核

5. 辅件 / 控制：阀、计、阱、PLC、安全

6. 检漏 / 调试：氦检、抽气时间验证
