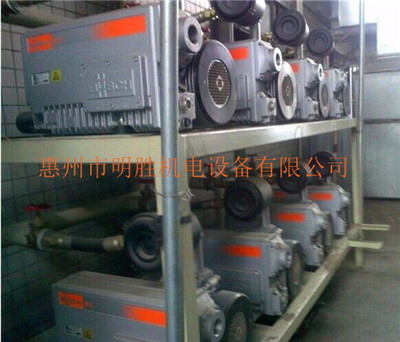

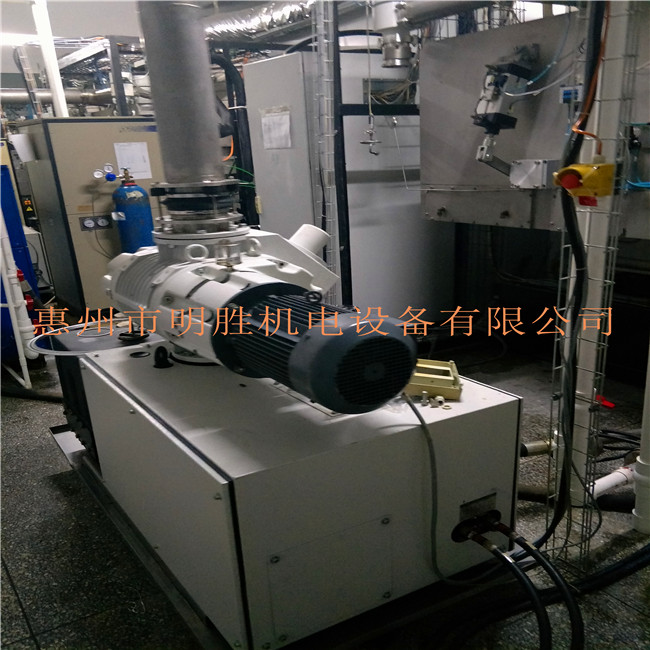

半导体真空泵是半导体制造过程中维持真空环境、保障工艺精度与产品良率的核心设备，其应用贯穿半导体前道（晶圆制造）、后道（封装测试）全流程，以及辅助生产环节。不同工艺对真空度（低真空、高真空、超高真空）、耐腐蚀、无油污染等特性的需求不同，对应适配不同类型的真空泵（如干泵、分子泵、扩散泵、罗茨泵等）。

一、半导体前道工艺应用（晶圆制造核心环节）

前道工艺是半导体制造的关键，需在高洁净、高真空环境下进行，以避免空气中的杂质（氧气、水汽、尘埃）影响晶圆质量，真空泵的核心作用是 “抽除腔体气体、维持稳定真空、排除工艺副产物”。

1. 光刻工艺（尤其是 EUV 极紫外光刻）

应用场景：光刻是 “晶圆绘图” 的核心步骤，先进制程（7nm 及以下）依赖 EUV 光刻技术，极紫外光（波长 13.5nm）在空气中会快速衰减，必须在超高真空环境（真空度≥10⁻⁶ Pa）下传输。

真空需求：超高真空（避免光衰减、防止镜片污染）。

真空泵作用：

抽除 EUV 光刻机的曝光腔体、光学系统腔体中的气体，维持超高真空；

排除光刻胶涂覆 / 显影后可能产生的挥发性有机物（VOCs），避免污染镜片。

适配泵型：分子泵（为主）+ 干泵（前级抽气）。

2. 沉积工艺（PVD 物理气相沉积、CVD 化学气相沉积）

沉积工艺用于在晶圆表面形成金属层、介质层（如氧化硅、氮化硅），需真空环境避免薄膜氧化或杂质掺杂。

工艺类型

应用场景

真空需求

真空泵作用

适配泵型

PVD 物理气相沉积

制备金属电极（如铝、铜、钨）、金属互联层，通过 “蒸发 / 溅射” 将靶材原子沉积到晶圆表面。

高真空（10⁻³ ~ 10⁻⁵ Pa）

1. 抽除腔体空气，防止靶材与氧气反应；

2. 排除溅射过程中产生的靶材碎屑、气体副产物。

分子泵 + 罗茨泵（增压）+ 干泵（前级）

CVD 化学气相沉积

制备介质层（如栅极氧化层）、多晶硅层，通过气体反应物在晶圆表面化学反应生成薄膜。

中高真空（10⁻¹ ~ 10⁻⁴ Pa，部分工艺为常压）

1. 维持稳定真空以控制反应速率；

2. 快速抽除未反应的气体反应物、有毒副产物（如 HCl、NH₃），避免残留污染晶圆。

干泵（耐腐蚀型，如螺杆干泵）+ 罗茨泵

3. 刻蚀工艺（干法刻蚀为主）

刻蚀是 “按光刻图案去除多余薄膜” 的步骤，干法刻蚀依赖等离子体（如氟基、氯基等离子）与晶圆表面反应，需真空环境维持等离子体稳定性。

应用场景：硅刻蚀（形成晶体管沟道）、金属刻蚀（形成电极图形）、介质刻蚀（形成通孔 / 沟槽）。

真空需求：中高真空（10⁻¹ ~ 10⁻³ Pa），且需耐受等离子体腐蚀。

真空泵作用：

抽除刻蚀腔体气体，为等离子体生成提供稳定环境；

抽除刻蚀副产物（如 SiF₄、AlCl₃），避免其重新沉积在晶圆表面导致缺陷。

适配泵型：耐腐蚀干泵（如爪式干泵、涡旋干泵）+ 罗茨泵。

4. 离子注入工艺

离子注入是 “向晶圆内掺杂杂质（如硼、磷）以调整导电性” 的核心步骤，需超高真空避免离子散射。

应用场景：形成晶体管的源极（S）、漏极（D）、衬底掺杂区。

真空需求：超高真空（10⁻⁶ ~ 10⁻⁸ Pa）。

真空泵作用：

抽除离子源腔体、加速管内的气体，防止离子与气体分子碰撞导致散射（影响掺杂精度）；

排除掺杂过程中产生的晶圆溅射粒子。

适配泵型：扩散泵（传统）、分子泵（先进制程）+ 干泵（前级）。

二、半导体后道工艺应用（封装测试环节）

后道工艺聚焦 “将晶圆切割为芯片、封装保护、性能测试”，真空泵主要用于保障封装可靠性和测试准确性。

1. 芯片键合工艺

应用场景：包括金丝键合（传统封装）、铜丝键合、倒装焊（先进封装，如 FC-BGA），需避免键合区域氧化。

真空需求：低真空～高真空（10⁻¹ ~ 10⁻⁴ Pa）。

真空泵作用：抽除键合腔体中的氧气，防止金属引线（金 / 铜）或焊球（锡铅焊球）氧化，提升键合强度和导电性。

适配泵型：干泵 + 罗茨泵。

2. 真空灌封 / 密封工艺

应用场景：对高可靠性芯片（如汽车半导体、航天半导体）进行真空灌封（填充环氧树脂等密封材料），或对 MEMS 器件（微机电系统，如压力传感器）进行真空密封。

真空需求：低真空～中真空（10⁰ ~ 10⁻² Pa）。

真空泵作用：抽除灌封模具内的空气，避免密封材料中产生气泡（气泡会导致器件绝缘性下降、抗冲击能力减弱）。

适配泵型：干泵（如滑片式干泵）。

3. 芯片测试环节

应用场景：在高温、低温或高真空环境下测试芯片的电学性能（如漏电流、击穿电压），模拟芯片实际工作环境。

真空需求：中真空～高真空（10⁻² ~ 10⁻⁴ Pa）。

真空泵作用：维持测试腔体的真空环境，避免空气中的水汽、氧气影响测试精度（尤其是对高灵敏度芯片）。

适配泵型：干泵 + 分子泵（高精度测试）。

三、半导体制造辅助环节应用

除核心工艺外，真空泵还用于半导体生产的辅助设备，保障生产效率和操作安全性。

1. 晶圆真空搬运

应用场景：晶圆（尤其是大尺寸晶圆，如 12 英寸）质地脆弱、易受污染，需通过真空吸盘搬运（从晶圆盒到工艺腔体、检测平台）。

真空需求：低真空（10² ~ 10³ Pa，吸力稳定即可，避免损坏晶圆）。

真空泵作用：为真空吸盘提供负压，产生稳定吸力，实现晶圆无接触、无损伤搬运。

适配泵型：小型干泵（如涡旋干泵）、真空发生器。

2. 设备腔体真空维护与检漏

应用场景：半导体设备（如刻蚀机、沉积机）的腔体长期使用后可能出现泄漏，需定期检漏；设备维护后需重新抽真空至工艺要求。

真空需求：根据工艺腔体要求，从低真空抽到高真空 / 超高真空。

真空泵作用：

协助检漏仪（如氦质谱检漏仪）进行泄漏检测，抽除腔体气体并捕获泄漏的氦气；

设备维护后，快速将腔体抽至目标真空度，缩短设备停机时间。

适配泵型：干泵 + 分子泵（高真空检漏）。

3. 废气处理系统

应用场景：半导体工艺会产生有毒有害废气（如 CVD 的 SiH₄、刻蚀的 Cl₂），需通过真空系统输送至废气处理装置（如燃烧塔、吸附塔）。

真空需求：低真空（10⁰ ~ 10¹ Pa）。

真空泵作用：提供负压动力，将工艺腔体排出的废气稳定输送至处理系统，避免废气泄漏污染车间环境。

适配泵型：耐腐蚀干泵（如螺杆干泵）。

总结：半导体真空泵的核心价值

半导体制造对 “真空度、洁净度、稳定性” 的要求极高，真空泵的应用直接影响：

1.

工艺精度：如超高真空保障 EUV 光刻的光束质量、离子注入的掺杂精度；

2.

产品良率：避免杂质污染、氧化导致的晶圆缺陷；

3.

设备可靠性：耐腐蚀、无油的真空泵可延长半导体设备（如刻蚀机、光刻机）的使用寿命。

不同工艺环节需根据真空需求、介质特性（如是否含腐蚀性气体）选择适配的真空泵，其技术水平也随半导体制程的升级（如从 14nm 到 3nm）向 “更高真空、更低污染、更高能效” 方向发展。
