罗茨泵（Roots Pump）作为一种容积式真空泵，其核心结构为一对同步反向旋转的 “8” 字形转子，维修需围绕转子组件、密封系统、轴承、润滑系统、传动机构五大核心部件展开，需遵循 “故障诊断→拆解→部件检修→组装→测试” 的流程，同时需严格控制精度（如转子间隙、同轴度），避免二次损坏。以下是详细维修方法：

一、维修前准备：安全与工具

1. 安全规范（必做）

断电停机：切断罗茨泵主电源及控制回路，悬挂 “维修中，禁止合闸” 标识，防止误启动。

泄压与排空：若泵连接真空系统，需先通过放气阀破坏真空，待泵内压力与大气压平衡后，断开与系统的法兰连接；若泵内有油污或介质，需通过排油口排空，避免拆解时泄漏。

防护措施：佩戴防滑手套、护目镜，若涉及高温部件（如刚停机的泵体），需等待冷却至室温（＜40℃）后操作。

2. 必备工具与耗材

类别 具体工具 / 耗材

拆解工具 内六角扳手（全套）、梅花扳手、拉力器（拆轴承用）、套筒扳手、铜棒（避免敲伤部件）、橡胶锤、螺丝刀

测量工具 千分尺（测转子间隙）、百分表（测同轴度 / 端面跳动）、塞尺（测密封间隙）、深度尺（测轴承位深度）

清洁工具 高压气枪（吹除灰尘）、工业酒精 / 丙酮（清洗金属部件）、无绒抹布（避免纤维残留）、超声波清洗机（精密部件）

耗材 适配型号的轴承（如深沟球轴承）、骨架油封 / 机械密封、润滑脂（专用高温真空润滑脂，如 2# 锂基脂）、密封垫片（丁腈橡胶 / 氟橡胶，根据介质选择）

二、核心故障诊断：定位维修方向

维修前需通过 “看、听、测、查” 判断故障点，避免盲目拆解：

故障现象 可能原因

真空度不足 / 抽速下降 1. 转子间隙过大（磨损或装配偏差）；2. 密封件老化（油封 / 垫片泄漏）；3. 进气口滤网堵塞；4. 转子与泵壳刮擦（导致间隙异常）

运转噪音大（＞85dB） 1. 轴承磨损（径向 / 轴向间隙超标）；2. 转子同步齿轮啮合不良（齿面磨损或错位）；3. 转子与泵壳摩擦；4. 润滑脂干涸 / 污染

泵体发热（温升＞60℃） 1. 润滑脂不足或变质（润滑失效）；2. 转子间隙过小（摩擦生热）；3. 轴承卡滞（摩擦发热）；4. 电机过载（连带泵体升温）

漏油 / 漏气 1. 油封老化（轴端密封失效）；2. 法兰垫片破损（连接部位泄漏）；3. 轴承端盖密封不良；4. 泵体铸件有砂眼（极少发生）

无法启动 / 启动后跳闸 1. 电机故障（绕组烧毁、接线松动）；2. 转子卡死（异物卡入或转子变形）；3. 轴承卡死；4. 电源电压异常

三、分步拆解：避免部件损伤

1. 外部部件拆解（从外到内）

拆除电机：断开电机与泵体的连接法兰，松开电机地脚螺栓，移除电机（若电机与泵通过联轴器连接，需先拆下联轴器罩及联轴器螺栓）。

拆除辅助部件：取下进气口滤网、排气口止回阀（若有）、润滑脂加注口 / 排油口螺塞、轴承端盖的固定螺栓。

拆除端盖：先拆非驱动端（远离电机的一端）端盖，再拆驱动端（带同步齿轮的一端）端盖；拆解时用铜棒轻敲端盖边缘，避免直接敲击泵体（防止泵壳变形）。

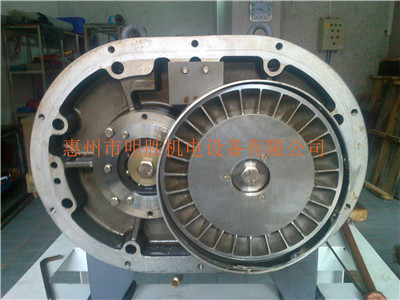

2. 内部核心部件拆解

取出转子组件：端盖拆除后，双手平稳抽出主动转子（带同步齿轮的转子）和从动转子，注意避免转子碰撞泵壳内壁（转子表面精度高，易刮伤）。

拆解同步齿轮：松开主动转子上的齿轮定位螺母（通常为反丝，需确认旋向），用拉力器或铜棒轻敲齿轮端面，取下主动齿轮和从动齿轮（齿轮与转子轴为过渡配合，不可硬撬）。

拆除轴承：用轴承拉力器卡在轴承内圈，缓慢匀速拉出轴承（若轴承与轴过盈配合，可先用电吹风对轴承加热至 80-100℃，降低配合紧度后再拆）；注意区分驱动端与非驱动端轴承型号，避免混淆。

拆除密封件：用螺丝刀（缠胶布防刮伤）小心撬出轴端的骨架油封或机械密封，清理密封槽内的残留橡胶或杂质。

四、关键部件检修：精度控制是核心

1. 泵体与端盖检修

外观检查：用强光手电观察泵壳内壁、端盖密封面，若有划痕（深度＞0.1mm）、凹坑或锈蚀，需用细砂纸（800# 以上）打磨抛光；若砂眼或裂纹，需用氩弧焊补焊（仅限铸铁 / 铸钢泵体，补焊后需重新加工密封面）。

密封面平整度：用平板玻璃（或精密平台）配合塞尺检测端盖密封面的平面度，允许误差≤0.03mm/m；若超差，需通过铣床或磨床修复，确保与泵体贴合紧密（避免漏气）。

2. 转子组件检修（核心中的核心）

转子间隙测量：罗茨泵的转子间隙直接影响真空度，需测量 3 个关键间隙（单位：mm，不同型号泵标准不同，参考原厂手册，通常如下）：

间隙类型 测量方法 标准范围（示例：200 型罗茨泵）

转子与泵壳间隙 用塞尺从泵壳两端插入转子与壳壁之间，均匀测量 4 个方位（上下左右） 0.05-0.10

转子与转子间隙 转动转子至两转子最贴近位置，用塞尺测齿顶与齿槽的间隙 0.03-0.08

转子与端盖间隙 端盖平放，将转子放在端盖上，用塞尺测转子端面与端盖的间隙 0.03-0.05

转子修复：若间隙超差（如转子磨损导致），轻微磨损可通过车床微量车削转子外圆（需保证转子 “8” 字形轮廓精度，需专业设备）；严重磨损（如转子变形、齿面崩裂）需直接更换转子组件（不可自行焊接修复，会破坏动平衡）。

动平衡检测：转子检修后需进行动平衡测试（G6.3 级以上精度），若不平衡量超标（如＞5g・cm），需通过配重块（焊接在转子端面非工作区）调整，避免运转时振动噪音。

3. 轴承与同步齿轮检修

轴承检修：转动轴承内圈，若有卡顿、异响或轴向 / 径向间隙超标（用百分表测，径向间隙＞0.05mm 需更换），直接更换同型号轴承；新轴承安装前需用工业酒精清洗，晾干后涂抹少量润滑脂（填充量为轴承内部空间的 1/3-1/2）。

齿轮检修：观察齿轮齿面，若有磨损（齿厚减薄＞10%）、点蚀、断齿，需更换齿轮副（不可单换一个齿轮，会导致啮合不良）；用百分表测齿轮跳动量，径向跳动≤0.05mm，端面跳动≤0.03mm，超差需更换。

4. 密封件检修

骨架油封：检查油封唇口是否老化、开裂、变形，弹簧是否脱落，若有上述问题直接更换（新油封安装时需在唇口涂抹润滑脂，避免干摩擦，且油封方向不可装反）。

机械密封：检查动环、静环的密封面是否有划痕、崩边，若密封面损伤（深度＞0.02mm）需更换；O 型圈若变硬、变形，需同步更换同材质 O 型圈（介质为腐蚀性气体时，需选氟橡胶 O 型圈）。

五、组装：严格按原位置复位

组装顺序与拆解相反，核心原则是 “对正精度、均匀紧固、避免卡滞”：

安装轴承与密封件：

轴承：将轴承加热至 80-100℃（用电吹风或油浴），快速套入转子轴的轴承位，确保轴承内圈紧贴轴肩；冷却后安装轴承端盖，端盖螺栓需对角均匀紧固（力矩参考原厂手册，如 M8 螺栓力矩为 15-20N・m），防止轴承歪斜。

油封：在油封槽内涂抹密封胶（如乐泰 596），将新油封唇口朝向泵内（防泄漏），用套筒轻压油封至与槽面平齐，避免唇口变形。

安装转子组件：

先将从动转子装入泵壳，再装入主动转子，转动主动转子，确保两转子同步旋转无卡滞（若有卡滞，需检查转子间隙是否过小或安装错位）。

安装同步齿轮：将主动齿轮、从动齿轮分别套入转子轴，调整齿轮啮合间隙（用塞尺测，啮合侧隙 0.10-0.15mm），紧固齿轮定位螺母（需加防松垫片，按规定力矩紧固）。

安装端盖与外部部件：

端盖密封面涂抹密封胶（薄而均匀，厚度＜0.1mm），盖上端盖，对角均匀紧固端盖螺栓（分 2-3 次紧固，避免端盖变形），紧固后检查转子转动是否灵活（手转主动轴，力矩均匀无卡顿）。

安装电机：对齐电机轴与泵轴的联轴器（同轴度误差≤0.05mm，端面间隙 2-3mm），紧固联轴器螺栓，再固定电机地脚螺栓；若为皮带传动，需调整皮带张紧度（按压皮带，挠度 10-15mm 为宜）。

加注润滑脂：通过润滑脂加注口注入专用真空润滑脂，直至从排油口溢出少量新润滑脂（避免加注过多导致发热），最后拧紧加注口、排油口螺塞。

六、试运转与验收：确保维修合格

1. 空载试运转（1-2 小时）

点动启动：通电后点动电机（每次 1-2 秒），观察泵的转向是否正确（与泵体上的箭头一致，反转会导致真空度下降），无异常后正式启动。

运行监测：

噪音：用声级计测泵体 1m 处噪音，应≤85dB，无异常杂音（如 “咔咔” 摩擦声、“嗡嗡” 轴承异响）。

温升：用红外测温仪测轴承端盖温度，最高温度≤80℃（环境温度 25℃时，温升≤55℃）。

振动：用振动仪测泵体振幅，≤0.1mm（径向），无明显振动。

2. 负载试运转（真空性能测试）

连接真空系统：在泵进气口连接真空规管（如皮拉尼真空计），关闭系统放气阀，启动泵。

性能检测：

极限真空度：运行 1-2 小时后，极限真空度应达到原厂标准（如 200 型罗茨泵极限真空≤1Pa，需结合前级泵，罗茨泵不可单独抽低真空）。

抽速：记录从大气压抽到 100Pa 的时间，应与原厂参数偏差≤10%（如 200 型抽速约 200m³/h，具体参考手册）。

泄漏测试：关闭泵，关闭系统阀门，观察真空度变化，30 分钟内真空度下降≤5%，说明无泄漏。

七、常见维修误区与注意事项

误区 1：转子间隙凭感觉调整 → 必须用塞尺 / 千分尺精确测量，间隙过小会导致摩擦发热，过大则真空度不足。

误区 2：轴承润滑脂加得越多越好 → 过多会导致轴承搅拌发热，填充量为 1/3-1/2 即可。

误区 3：螺栓紧固越紧越好 → 过度紧固会导致端盖 / 泵壳变形，需按原厂力矩标准紧固（无手册时，M10 螺栓力矩约 25-30N・m）。

注意事项：维修后需记录维修内容（如更换的部件型号、测量的间隙值、试运转数据），便于后续维护追溯；若泵长期停用（＞3 个月），需每月手动转动转子 1-2 圈，防止轴承生锈卡滞。

通过以上流程，可系统解决罗茨泵的常见故障，核心是控制精度（转子间隙、同轴度）和保证密封，若涉及复杂部件（如转子动平衡、泵体焊接修复），建议由专业厂家或具备精密加工能力的维修团队操作，避免因精度不足导致维修后性能下降。
